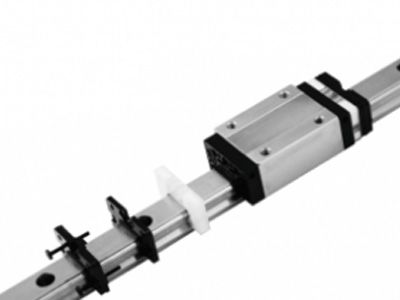

TBI自润式直线导轨

强化型端防尘特性

(1)强化刮刷功能：从以往单层刮刷更改为双层刮刷，降低异物侵入数量。

(2)强化硬度：端防尘铁片经过热处理，加强硬度，可加强抵抗滑块衝击力。

(3)特殊环境选用：如粉尘(高污染)环境，可配合双端防尘，可达到更佳防尘效果。

(4)延长使用寿命：强化防尘可有效阻隔异物进入滑块本体，有效的解决因异物进入而导致的损坏问题。

金属强化刮板特性

加装金属强化刮板可有效隔离加工时产生的火花及高温铁屑，亦可排除大体积杂质。

自润式线性滑轨-高分子储油材质配件

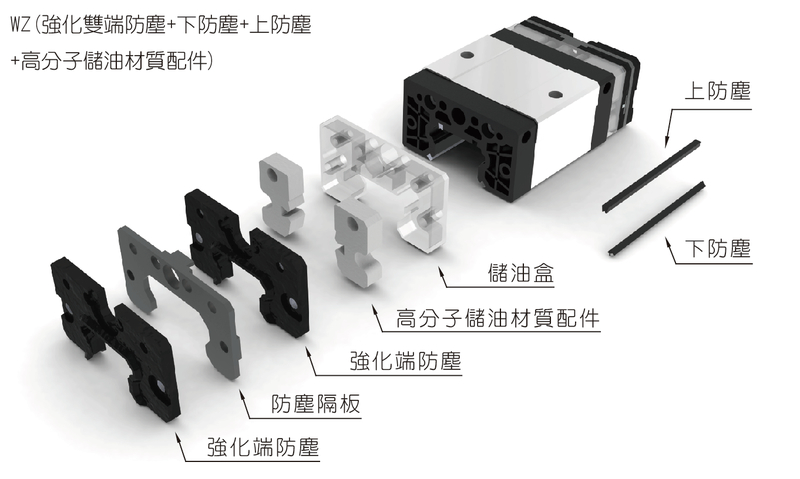

自润式高分子储油材质配件是在端盖与防尘片之间备有可拆换式高分子储油材质配件，藉由高分子储油材质配件可润滑滑轨珠槽，无需加装油线管路即可提供滑轨运行时所需润滑油脂。其构造如下图所示：

自潤式高分子儲油材質配件使用說明

TBIMOTION自潤式高分子儲油材質配件於出貨前已含油出貨，若需自行補充油品，使用前建議請在油池中浸泡一個晚上，以利內部自潤元件充滿潤滑油。潤滑油建議使用滑動面潤滑油或透平潤滑油(ISOVG 32~68)。

油質特性為：

(1)油膜強度強

(2)摩擦阻力小

(3)出色的耐磨損性

(4)出色的熱穩定

(5)無腐蝕性

(6)出色的防鏽性

(7)粉塵和水分少

自潤式高分子儲油材質配件特性

(1)裝配／拆換簡易－只需更換長型螺絲即可裝上高分子儲油材質配件。

(2)環保節能－無需加裝油線管路與設備，有效節省能源。

(3)清潔維護容易－有效解決了注油時油品外濺與外漏污染的問題，適合對清潔度要求較高的工作環境使用。

(4)高防塵－自潤式線性滑軌搭配了強化防塵配件，能有效阻隔粉塵，提高使用壽命。

使用溫度範圍

此產品之使用溫度建議在-10℃~60℃之間，若超出此範圍請連繫TBIMOTION業務專員確認。

自潤式線性滑軌－油箱配件

自潤式線性滑軌，在端蓋與端防塵之間帶有潤滑機構，藉由此機構可達到自潤性的效果，其構造如下圖所示，自潤式機構的導油元件本身具有油吸附功能及潤滑滑軌珠溝的功能，且透過導油元件的特殊形狀可將儲油盒油量完全釋出，透過此簡易的配件即可達到自潤功能，進而減少配件過多所產生的不良因素。
