TBI直线导轨的型号大全
发布者:handler 发布日期:2020-09-18

TBI导轨有很多型号,具体的我简单列举一下,

TBI直线导轨按照导轨滑块的组装高度分为:高组装,中组装,低组装

高组装标示方法为TRH,例如:TRH15VN,TRH15VL

中组装标示方法为TRC,例如:TRC25VE

低组装标示方法为TRS,例如:TRS15VS,TRS15VN

TBI直线导轨滑块的长度分为短滑块,标准滑块,长滑块,加长滑块,短滑块用S标示,标准滑块用N标示,长滑块用L标示,加长滑块用E标示,例如:TRS15VS,即为短滑块,有2个固定孔,TRH15VN,即标准滑块,有4个固定孔,TRH15VL即为长滑块,也是有4个固定孔,但是滑块长度比VN的滑块长,TRH20VE即为加长滑块,也是有4个固定孔

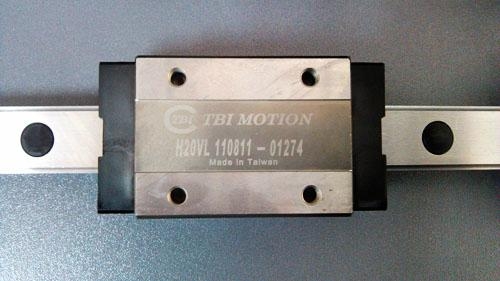

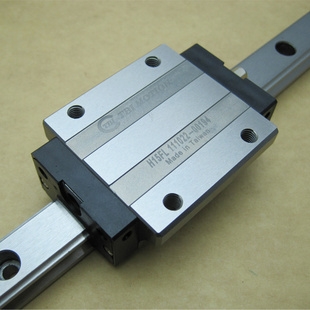

TBI直线导轨按照滑块的形状分为四方滑块,法兰式滑块,四方滑块用V标示,例如:TRH15VN。 法兰式滑块用F标示,例如:TRH15FN

TBI直线导轨型号

TRH15VN  TRH15VL    TRH15FN   TRH15FL

TRS15VS  TRS15VN    TRS15FS   TRS15FN

TRH20VN  TRH20VE    TRH20FN   TRH20FE

TRS20VS  TRS20VN    TRS20FS   TRS20FN
